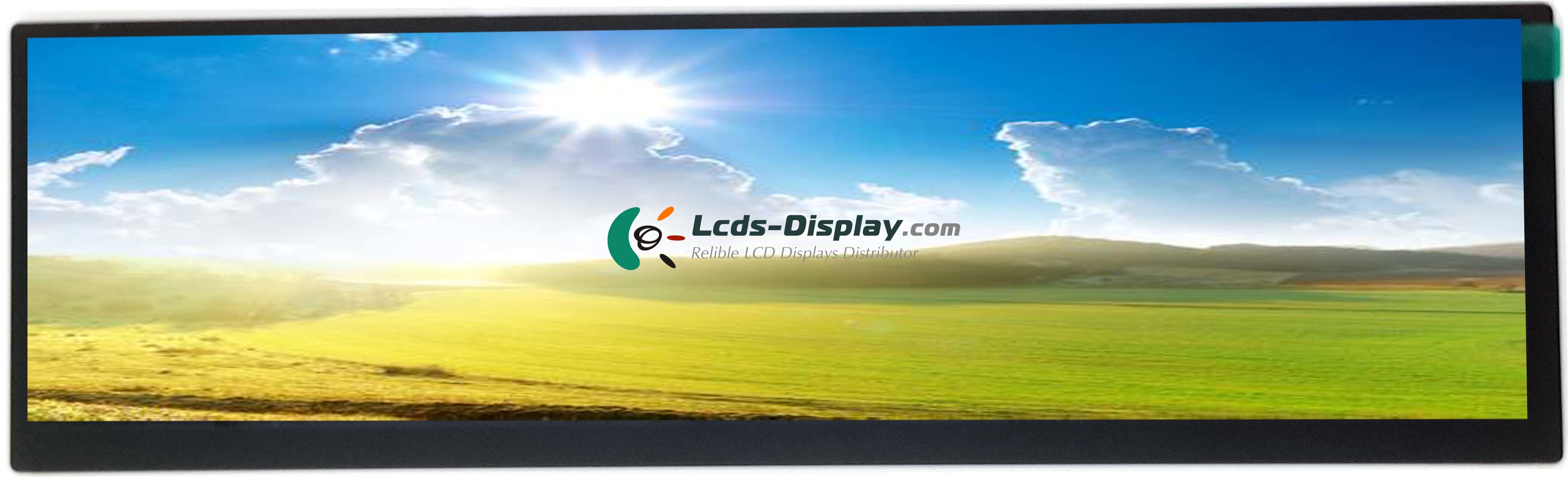

S088WU02
S088WU02 Information basique
| Modèle de panneau | S088WU02 |
|---|---|
| Marque du panneau | CDTECH |
| Descrition | a-Si TFT-LCD ,8.8 inch, 1920×480 |
| Type de panneau | a-Si TFT-LCD |
| S088WU02 Prix | Prix et délais de livraison |
| Température de fonctionnement | -10 ~ 50 °C |
| Température de stockage | -20 ~ 60 °C |
| Remarques | 2/5 cut of 10.1 inch |
S088WU02 Caractéristiques mécaniques
| Résolution de points | 1920(RGB)×480 |
|---|---|
| Configuration de pixel | RGB Vertical Stripe |
| Densité de pixels | 224 PPI |
| Ratio d'aspect | >3:1 (H:V) |
| Facteur de forme | Flat Rectangle Display |
| Pas de point | 0.037×0.113 mm (H×V) |
| Pas de pixel | 0.113×0.113 mm (H×V) |
| Surface | Hard coating |
| Zone active | 216.86×54.22 mm (H×V) |
| Lunette | 221.2×57.84 mm (H×V) |
| Dimension du contour | 229.66×67.5 mm (H×V) |
| Profondeur du contour | 3.5/4.3 (Typ./Max.) mm |
| Paysage ou Portrait | Landscape type |
| Ecran tactile | Without |
S088WU02 Caractéristiques optiques
| Mode d'affichage | IPS, Normally Black, Transmissive |
|---|---|
| Luminosité | 600 cd/m² (Typ.) |
| Rapport de contraste | 800 : 1 (Typ.) (Transmissive) |
| Couleur d'affichage | 16.7M (8-bit) |
| Temps de réponse | 25 (Typ.)(Tr+Td) |
| Angle de vue | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Direction d'observation | Symmetry |
| Couleur blanche Chromaticité | Wx:0.313; Wy:0.329 |
| Lisible au soleil | N |
S088WU02 Électronique
| Fréquence verticale | 60Hz |
|---|---|
| Scan inversé | No |
S088WU02 Système de rétroéclairage
| Position de la lampe | Edge light type |
|---|---|
| Type de lampe | WLED |
| Quantité de lampe | 4S9P |
| Forme de la lampe | Array |
| Durée de vie de la lampe | 30K(Typ.) (Hours) |
| Tension de la lampe | 12.8/13.2V (Typ./Max.) |
| Courant de la lampe | 180/225mA (Typ./Max.) |
| Consommation d'énergie des lampes | 2.3/2.97W (Typ./Max.) |
| Type d'interface | Included in panel signal interface |
| Conseil pilote de lampe | No |
S088WU02 Interface de signal
| Catégorie de signal | LVDS |
|---|---|
| Classe de signal | LVDS (1 ch, 8-bit) |
| Tension d'entrée pour le panneau | 3.3/9.89/21.88/-6.8V (Typ.)(VCC/AVDD/VGH/VGL) |
| Courant d'entrée pour le panneau | TBD |
| Type d'interface | Connector |
