aperçu
spécification

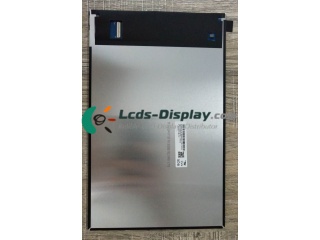

TV101WUM-NL1
TV101WUM-NL1 Information basique
Modèle de panneau | TV101WUM-NL1 |
---|---|
Marque du panneau | BOE |
Descrition | a-Si TFT-LCD ,10.1 inch, 1200×1920 |
Type de panneau | a-Si TFT-LCD |
TV101WUM-NL1 Prix | Prix et délais de livraison |
Alias du modèle | - |
Température de fonctionnement | -20 ~ 60 °C |
Température de stockage | -30 ~ 70 °C |
Résistance aux vibrations | - |
Caractéristiques spécifiques |
TV101WUM-NL1 Caractéristiques mécaniques
Alias du modèle | - |
---|---|
Température de fonctionnement | -20 ~ 60 °C |
Température de stockage | -30 ~ 70 °C |
Résistance aux vibrations | - |
Caractéristiques spécifiques | |
Résolution | 1200(RGB)×1920, WUXGA |
Arrangement de pixels | RGB Vertical Stripe |
Pas de points (L × H) | 0.0376×0.1128 mm |
Pas de pixel (L × H) | 0.1128×0.1128 mm |
Zone active (W × H) | 135.36×216.576 mm |
Zone de lunette (W × H) | - |
Dimension du contour (L × H) | 142.96×227.926 mm |
Profondeur du contour | 1.85 (Typ.) mm |
Style de formulaire | Flat Rectangle |
Ratio d'aspect | 10:16 (W : H) |
Orientation | Portrait type |
Style de forme | - |
Panneau de couverture | - |
Poids | 105g (Typ.) |
Surface | Glare (Haze 0%), Hard coating |
Fixation | Without |
TV101WUM-NL1 Caractéristiques optiques
Alias du modèle | - |
---|---|
Température de fonctionnement | -20 ~ 60 °C |
Température de stockage | -30 ~ 70 °C |
Résistance aux vibrations | - |
Caractéristiques spécifiques | |
Résolution | 1200(RGB)×1920, WUXGA |
Arrangement de pixels | RGB Vertical Stripe |
Pas de points (L × H) | 0.0376×0.1128 mm |
Pas de pixel (L × H) | 0.1128×0.1128 mm |
Zone active (W × H) | 135.36×216.576 mm |
Zone de lunette (W × H) | - |
Dimension du contour (L × H) | 142.96×227.926 mm |
Profondeur du contour | 1.85 (Typ.) mm |
Style de formulaire | Flat Rectangle |
Ratio d'aspect | 10:16 (W : H) |
Orientation | Portrait type |
Style de forme | - |
Panneau de couverture | - |
Poids | 105g (Typ.) |
Surface | Glare (Haze 0%), Hard coating |
Fixation | Without |
Luminosité | 400 cd/m² (Typ.) |
Mode de fonctionnement | HADS, Normally Black, Transmissive |
Rapport de contraste | 1000:1 (Typ.) (Transmissive) |
Gamme de couleurs | 71% NTSC (CIE1931) |
Quantité de couleur | 16.7M (8-bit) |
Couleur blanche Chromaticité | Wx:0.295; Wy:0.315 |
TV101WUM-NL1 Électronique
Alias du modèle | - |
---|---|
Température de fonctionnement | -20 ~ 60 °C |
Température de stockage | -30 ~ 70 °C |
Résistance aux vibrations | - |
Caractéristiques spécifiques | |
Résolution | 1200(RGB)×1920, WUXGA |
Arrangement de pixels | RGB Vertical Stripe |
Pas de points (L × H) | 0.0376×0.1128 mm |
Pas de pixel (L × H) | 0.1128×0.1128 mm |
Zone active (W × H) | 135.36×216.576 mm |
Zone de lunette (W × H) | - |
Dimension du contour (L × H) | 142.96×227.926 mm |
Profondeur du contour | 1.85 (Typ.) mm |
Style de formulaire | Flat Rectangle |
Ratio d'aspect | 10:16 (W : H) |
Orientation | Portrait type |
Style de forme | - |
Panneau de couverture | - |
Poids | 105g (Typ.) |
Surface | Glare (Haze 0%), Hard coating |
Fixation | Without |
Luminosité | 400 cd/m² (Typ.) |
Mode de fonctionnement | HADS, Normally Black, Transmissive |
Rapport de contraste | 1000:1 (Typ.) (Transmissive) |
Gamme de couleurs | 71% NTSC (CIE1931) |
Quantité de couleur | 16.7M (8-bit) |
Couleur blanche Chromaticité | Wx:0.295; Wy:0.315 |
Taux de trame | 60Hz |
Scan inversé | No |
TV101WUM-NL1 Interface de signal
Alias du modèle | - |
---|---|
Température de fonctionnement | -20 ~ 60 °C |
Température de stockage | -30 ~ 70 °C |
Résistance aux vibrations | - |
Caractéristiques spécifiques | |
Résolution | 1200(RGB)×1920, WUXGA |
Arrangement de pixels | RGB Vertical Stripe |
Pas de points (L × H) | 0.0376×0.1128 mm |
Pas de pixel (L × H) | 0.1128×0.1128 mm |
Zone active (W × H) | 135.36×216.576 mm |
Zone de lunette (W × H) | - |
Dimension du contour (L × H) | 142.96×227.926 mm |
Profondeur du contour | 1.85 (Typ.) mm |
Style de formulaire | Flat Rectangle |
Ratio d'aspect | 10:16 (W : H) |
Orientation | Portrait type |
Style de forme | - |
Panneau de couverture | - |
Poids | 105g (Typ.) |
Surface | Glare (Haze 0%), Hard coating |
Fixation | Without |
Luminosité | 400 cd/m² (Typ.) |
Mode de fonctionnement | HADS, Normally Black, Transmissive |
Rapport de contraste | 1000:1 (Typ.) (Transmissive) |
Gamme de couleurs | 71% NTSC (CIE1931) |
Quantité de couleur | 16.7M (8-bit) |
Couleur blanche Chromaticité | Wx:0.295; Wy:0.315 |
Taux de trame | 60Hz |
Scan inversé | No |
Entrée de courant | 136/166mA (Typ./Max.) |
Entrée de tension | 3.3V (Typ.) |
Consommation | 0.55W (Max.) |
Position | - |
Interface | MIPI (4 data lanes) |
Montant | 1 pcs |
Pas de Pin | 0.3 mm |
Épingles | 45 pins |
Affectation des broches |
TV101WUM-NL1 Système de rétroéclairage
Alias du modèle | - |
---|---|
Température de fonctionnement | -20 ~ 60 °C |
Température de stockage | -30 ~ 70 °C |
Résistance aux vibrations | - |
Caractéristiques spécifiques | |
Résolution | 1200(RGB)×1920, WUXGA |
Arrangement de pixels | RGB Vertical Stripe |
Pas de points (L × H) | 0.0376×0.1128 mm |
Pas de pixel (L × H) | 0.1128×0.1128 mm |
Zone active (W × H) | 135.36×216.576 mm |
Zone de lunette (W × H) | - |
Dimension du contour (L × H) | 142.96×227.926 mm |
Profondeur du contour | 1.85 (Typ.) mm |
Style de formulaire | Flat Rectangle |
Ratio d'aspect | 10:16 (W : H) |
Orientation | Portrait type |
Style de forme | - |
Panneau de couverture | - |
Poids | 105g (Typ.) |
Surface | Glare (Haze 0%), Hard coating |
Fixation | Without |
Luminosité | 400 cd/m² (Typ.) |
Mode de fonctionnement | HADS, Normally Black, Transmissive |
Rapport de contraste | 1000:1 (Typ.) (Transmissive) |
Gamme de couleurs | 71% NTSC (CIE1931) |
Quantité de couleur | 16.7M (8-bit) |
Couleur blanche Chromaticité | Wx:0.295; Wy:0.315 |
Taux de trame | 60Hz |
Scan inversé | No |
Entrée de courant | 20mA (Typ.) |
Entrée de tension | 22.4/24.0V (Min./Max.) |
Consommation | 1.79/1.92W (Typ./Max.) |
Position | - |
Interface | MIPI (4 data lanes) |
Montant | 8S4P |
Pas de Pin | 0.3 mm |
Épingles | 45 pins |
Affectation des broches | |
Forme | 4 strings |
Vie (heures) | 15K(Min.) |
Remplacement | - |
Pilote WLED | No |
